Schaltplan für die Installation einer 2. Batterie(Versorgungsbatterie)



Parallelschaltung von 2 Batterien durch ein Batterietrennrelais.

Das Batterie-Trennrelais verbindet die beiden Batterien nur, wenn die Lichtmaschinenspannung in ihrem Wert höher liegt als die Batteriespannung.

Von dem Lichtmaschinenregler muß eine Verbindung zum Batterie-Trennrelais gezogen werden.



Möchte man die Installation dieser Leitung vermeiden, oder der Installationsaufwand ist besonders schwierig, kann man auf ein elektronisches Batterie-Trennrelais zurückgreifen.

Das bönötigt keine Verbindungsleitung zum Lichtmaschinenregler, da es durch den Wert der Batteriespannung gesteuert wird.

Schaltplan einer 7-poligen Anhängersteckdose



Bei der Neuinstallation immer darauf achten, daß Sie mit der Masse (Klemme 31/3) anfangen !

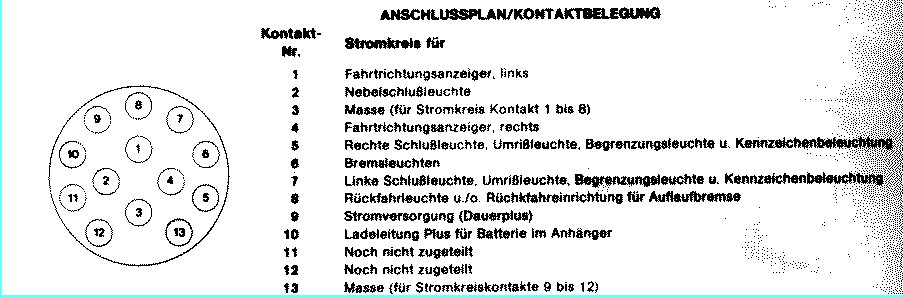

Schaltplan einer 13-poligen Anhängersteckdose



Bei der Neuinstallation immer darauf achten, daß Sie mit der Masse  anfangen !
